1. XLITE

Drehmomente XLITE

Magura MT7 Leitung am Bremshebel demontieren

2. Zugverlegung

Schaltzüge XLITE

Bremsleitungen XLITE

Montage Sattelstütze

1. ROSE XLITE Test Output: XLITE

Drehmomente XLITE

Komponente

Drehmoment

Bemerkung

Sattelstützenklemme

7 Nm

Bremsaufnahme Vorderrad

6 - 8 Nm

Loctite 241

Bremsaufnahme Hinterrad

6 - 8 Nm

Loctite 241

Steckachse Vorderrad

15 Nm

leicht fetten

Steckachse Hinterrad

15 Nm

leicht fetten

Umwerfer

5 - 7 Nm

Schraube entfetten

Einstellschraube Sattelklemmung

12 Nm

Gewindeösen

2 Nm

Magura MT7 Leitung am Bremshebel demontieren

Aktualisiert 18.01.2024

Schritte 2

Werkzeuge
more_vert

build 8 mm Gabelschlüssel oder Zange

Schritt 1: Knickschutz abziehen

1 Ziehe den Knickschutz von Hand ab.

Schritt 2: Leitung demontieren

1 Drehe die Überwurfmutter mit einem 8 mm Sechskantschlüssel oder einer Zange ab.

2 Ziehe die Leitung mit Überwurfmutter, Olive und Stützhülse aus dem Bremsgeber.

Dieses Fenster schließen
Dieses Fenster schließen

2. ROSE XLITE Test Output: Zugverlegung

Schaltzüge XLITE

Die Zughüllen einer mechanischen Schaltung können durch den Steuersatz geführt und im Rahmen verlegt werden. Die Leitung des Umwerfers muss dabei auf der Nichtantriebsseite und die Leitung des Schaltwerks auf der Antriebsseite durch den Steuersatz geführt werden.

Beide Zughüllen können durch das mitgelieferte Schaumstoffrohr geführt werden, um klappern während des Fahrens zu vermeiden. Das Schaumstoffrohr kann vor der Verlegung der Zughüllen über das Steuerrohr in den Rahmen geschoben werden. Eine zusätzliche Fixierung ist nicht nötig.

Achte darauf, die Zughülle des Schaltwerks oberhalb des Innenlagers durch das Tretlagergehäuse zu führen.

Die Bremsleitungen müssen in Fahrtrichtung gesehen vor Zughüllen in den Aussparungen der Steuersatzkappen liegen.

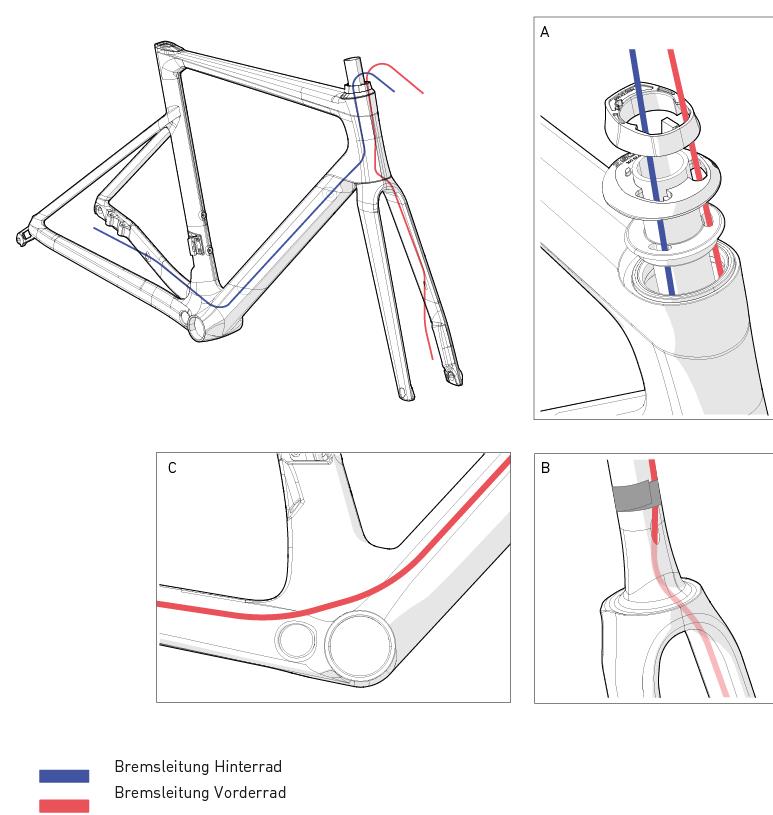

Bremsleitungen XLITE

Die Bremsleitungen können durch den Steuersatz geführt und im Rahmen verlegt werden. Die Leitung der Vorderradbremse muss dabei auf der Nichtantriebsseite und die Leitung der Hinterradbremse auf der Antriebsseite durch den Steuersatz geführt werden (A). Zur Montage der Leitung der Vorderradbremse empfehlen wir, die Leitung etwas oberhalb der Öffnung im Gabelschaft mit Klebeband am Gabelschaft zu fixieren (B).

Die Leitung der Hinterradbremse kann durch das mitgelieferte Schaumstoffrohr geführt werden, um klappern während des Fahrens zu vermeiden. Das Schaumstoffrohr kann vor der Verlegung des Kabels über das Steuerrohr in den Rahmen geschoben werden. Eine zusätzliche Fixierung ist nicht nötig. Achte darauf, die Leitung der Hinterradbremse oberhalb des Innenlagers durch das Tretlagergehäuse zu führen (C).

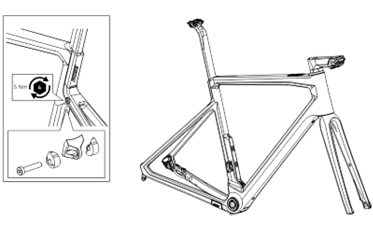

Montage Sattelstütze

Aktualisiert 28.06.2024

Schritte 1

Werkzeuge
more_vert

build Drehmomentschlüssel 1 - 25 Nm

Materialien
more_vert
Bauteile
more_vert

manufacturing ROSE-231068101 SERIENMONTAGE Sattelstütze 2020 Reveal/Backroad, 400mm Länge, 8 mm Offset (Rückversatz), ohne Ritchey Sattelstütz-Klemmkopf

manufacturing ROSE-231290801-SERIENMONTAGE-Cover 20 REVEAL(+)/ BACKROAD Sattelstützabdeckung, FB

manufacturing ROSE-231291501-SERIENMONTAGE - Klemmung 20 Reveal(+) & Backroad CF, FB-inkludiert

Vorbereitungen
1

Montagepaste auf die Sattelstütze auftragen.

Schritt 1: Montage

1 Klemmschraube öffnen

priority_high
Klemmschraube NICHT vollständig herausdrehen!

2 Stütze ins Sitzrohr schieben

priority_high
größenabhängiges Bauteil

Sattelstütze VM666

arrow_right_alt gewünschte Höhe

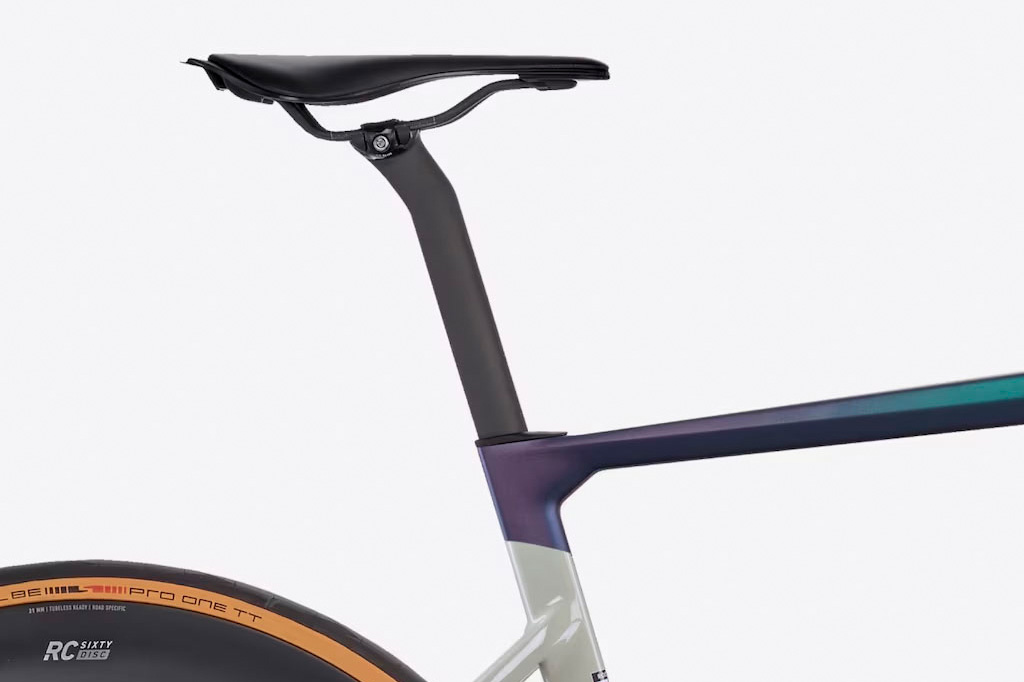

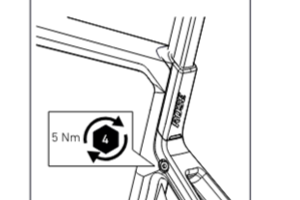

3 Klemmschraube anziehen

build
5Nm
Nachbereitung
1

Entferne überschüssige Montagepaste.
