1. Position 1

Montage Felgenband

Montage Reifen

Montage Freilaufkörper

2. Position 2

Montage Sattelstütze

Montage Sattel

3. Übersicht Schrauben

Schraubenübersicht Reveal+ 105 MY24

4. Übersicht Stopfen

Stopfenübersicht Reveal+ 105 MY24

5. Lieferumfang

Inhalt

Packtasche

6. Frame Details

Frame Details Sneak

1. Reveal+ 105 MY24: Position 1

Montage Felgenband

Aktualisiert 28.06.2024

Schritte 1

Werkzeuge

more_vert

Durchtreiber

Materialien

more_vert

Lappen

Bauteile

more_vert

manufacturing Ryde-2284005 - DUMMY - Felgenband Airstrip tubeless, Laufrad

Schritt 1: Felgenband aufbringen

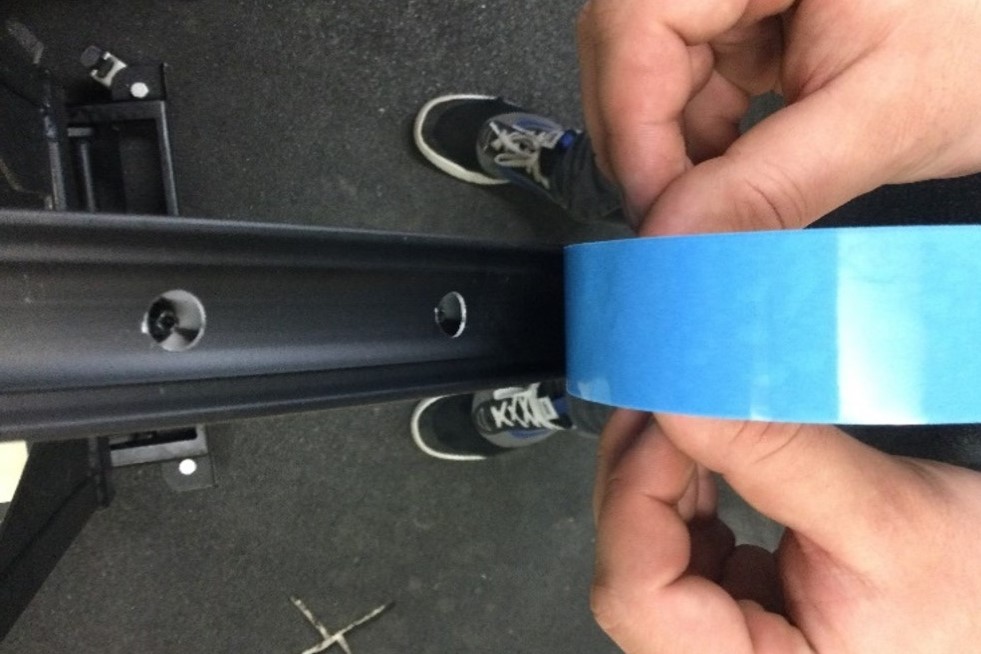

1 Start 100mm vor dem Ventilloch

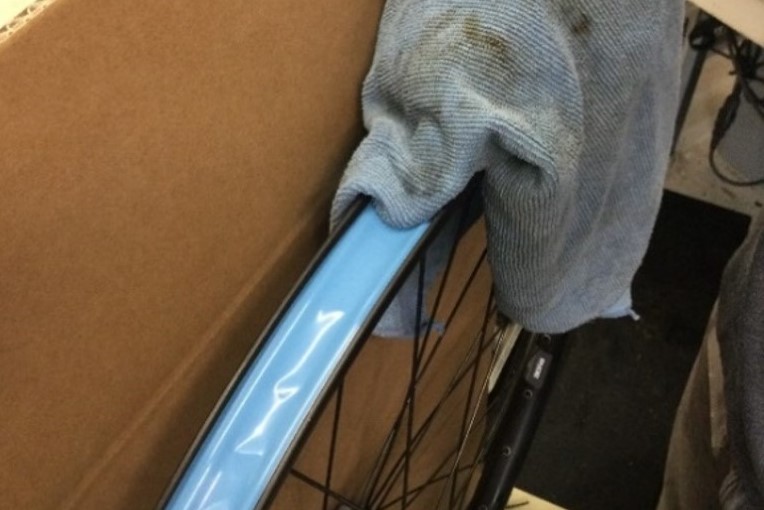

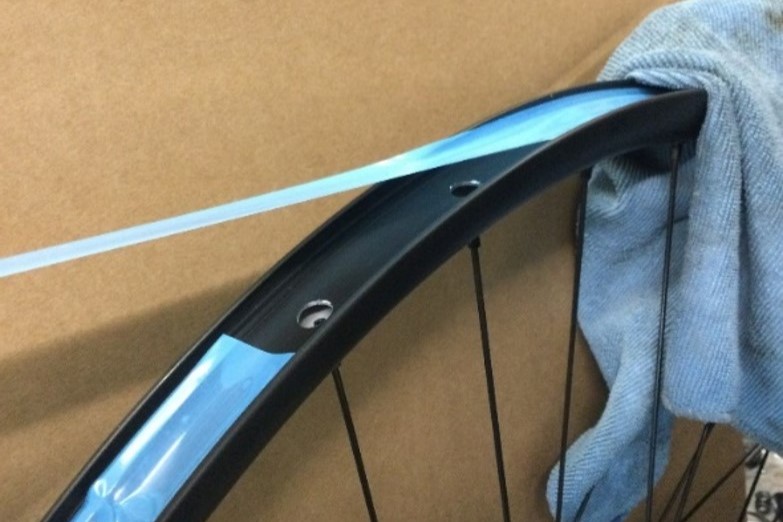

2 Felgenband mit Druck aufbringen

Lappen

arrow_right_alt blasenfrei

arrow_right_alt 2mm breiter als die Innenmaulweite

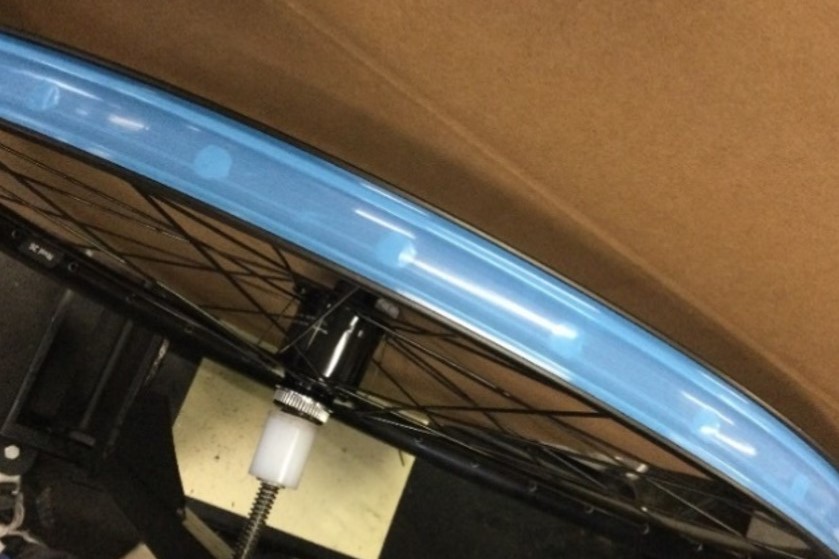

3 Felgenband 2x wickeln

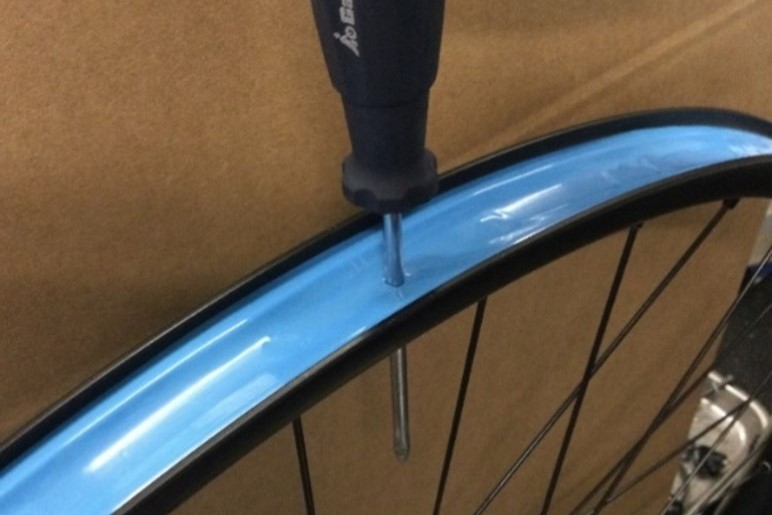

4 Ventilloch stechen

priority_high

Prüfe, ob ein Ventil durch das Ventilloch passt.

Montage Reifen

Aktualisiert 28.06.2024

Schritte 3

Werkzeuge

more_vert

build Reifenheber

Materialien

more_vert

Lappen

Bauteile

more_vert

manufacturing Continental-2226082 - SERIENMONTAGE - Trekking Schlauch 700x32-47 52/SV

manufacturing Continental-228297606 SERIENMONTAGE Reifen Grand Prix 5000 faltbar

Schritt 1: Reifen aufziehen

priority_high

Ist ein Felgenband oder Tubeless Tape montiert?

1 erste Seite des Reifens aufziehen

arrow_right_alt Herstellerlogo mittig gegenüber des Ventils

arrow_right_alt Laufrichtung vorne und hinten unterschiedlich

2 Schlauch leicht aufpumpen

arrow_right_alt formstabil, aber nicht fest

3 Schlauch in den Reifen setzen

4 Ventil durch Ventilloch der Felge stecken

5 Rändelmutter handfest aufdrehen

6 Zweite Seite des Reifens aufziehen

build Reifenheber

warning Beschädigungsgefahr der Felge!

arrow_right_altKontaktfläche zwischen Reifenheber und Felge mit einem Lappen abdecken

Schritt 2: Reifen aufpumpen

1 Auf Referenzdruck aufpumpen

lightbulb_outlined

siehe hier:

Referenzdrücke für die Reifenmontage

2 Ventilkappe auf das Ventil drehen

Schritt 3: Prüfung der Montage

1 Laufrad drehen und Rundlauf prüfen

arrow_right_alt kein Seiten- oder Höhenschlag erkennbar

2 Reifenkontrolllinie prüfen

arrow_right_alt gleichmäßiger Abstand zur Felge

3 Platzierung Herstellerlogos prüfen

arrow_right_alt mittig gegenüber des Ventils

4 Laufrichtung prüfen

arrow_right_alt vorne und hinten unterschiedlich

Montage Freilaufkörper

Aktualisiert 28.06.2024

Schritte 1

Bauteile

more_vert

manufacturing MAHLE-231453901 SERIENMONTAGE Freilauf + Muttern Freewheel and nuts for DU Shimano HG

Schritt 1: Freilaufkörper aufsetzen

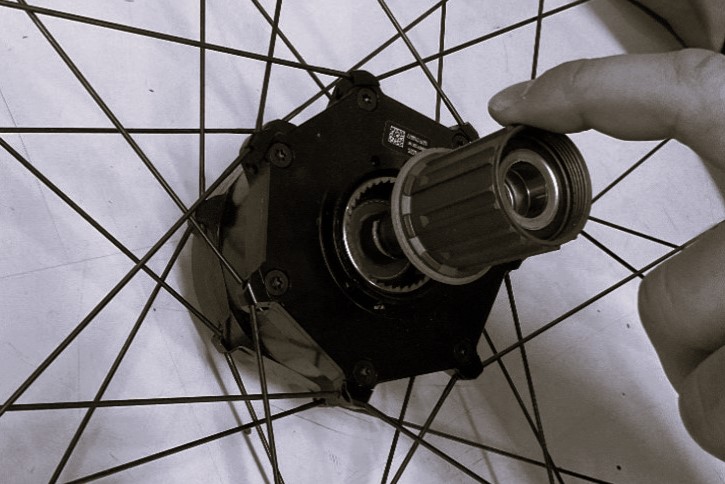

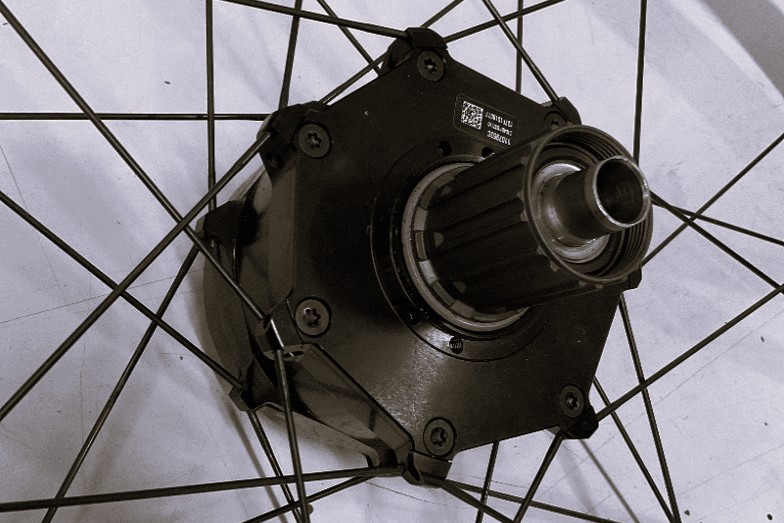

1 Freilaufkörper aufsetzen

lightbulb_outlined

dabei gegen den Uhrzeigersinn drehen

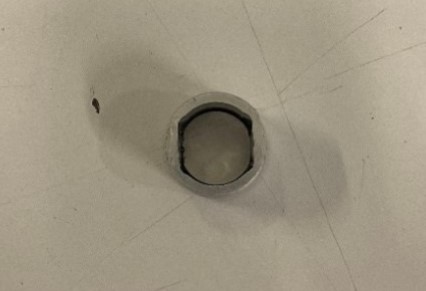

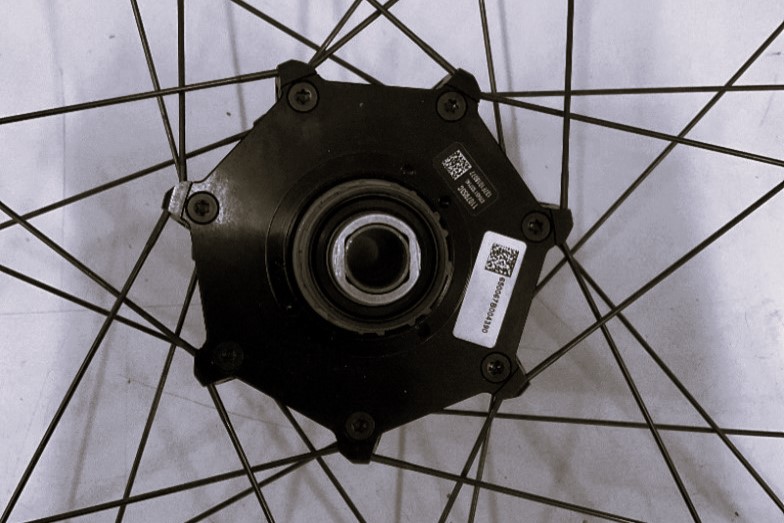

2 Endkappe aufsetzen

priority_high

Ausrichtung beachten - die Endkappe ist konisch

2. Reveal+ 105 MY24: Position 2

Montage Sattelstütze

Aktualisiert 28.06.2024

Schritte 1

Werkzeuge

more_vert

build Drehmomentschlüssel 1 - 25 Nm

Materialien

more_vert

Montagepaste
shopping_cart zum Hersteller

Bauteile

more_vert

manufacturing ROSE-231068101 SERIENMONTAGE Sattelstütze 2020 Reveal/Backroad, 400mm Länge, 8 mm Offset (Rückversatz), ohne Ritchey Sattelstütz-Klemmkopf

manufacturing ROSE-231290801-SERIENMONTAGE-Cover 20 REVEAL(+)/ BACKROAD Sattelstützabdeckung, FB

manufacturing ROSE-231291501-SERIENMONTAGE - Klemmung 20 Reveal(+) & Backroad CF, FB-inkludiert

Vorbereitungen

Montagepaste auf die Sattelstütze auftragen.

Schritt 1: Montage

1 Klemmschraube öffnen

priority_high

Klemmschraube NICHT vollständig herausdrehen!

2 Stütze ins Sitzrohr schieben

priority_high

größenabhängiges Bauteil

Sattelstütze VM666

arrow_right_alt gewünschte Höhe

3 Klemmschraube anziehen

build

5Nm

Nachbereitung

Entferne überschüssige Montagepaste.

Montage Sattel

Aktualisiert 28.06.2024

Schritte 1

Werkzeuge

more_vert

build Drehmomentschlüssel 1 - 25 Nm

Materialien

more_vert

Montagepaste
shopping_cart zum Hersteller

Bauteile

more_vert

manufacturing Ritchey-228419301 SERIENMONTAGE Sattelstütz-Klemmkopf WCS 2020 f. Reveal/Backroad 1-Bolt f. 7x7 Streben

manufacturing Sella Italia-232849701 SERIENMONTAGE Sattel Model X Superflow Fec Alloy

Schritt 1: Montage 1-Bolt Klemmung und Sattel

1 Klemmschraube 2 Umdrehungen weit öffnen

priority_high

Klemmschraube NICHT vollständig herausdrehen!

2 Sattelneigung und -position einstellen

3 Klemmschraube anziehen

build

12Nm

3. Reveal+ 105 MY24: Übersicht Schrauben

Schraubenübersicht Reveal+ 105 MY24

Ansichten werden vom Musterbau zur Verfügung gestellt

4. Reveal+ 105 MY24: Übersicht Stopfen

Stopfenübersicht Reveal+ 105 MY24

Ansichten werden vom Musterbau zur Verfügung gestellt
